انواع حالت ورود خوراک به برج تقطیر- پرتست ترین موضوع تطیر عملیات واحد مهندسی شیمی

در این مطلب راجع به پرتست ترین قسمت تقطیر صحبت میکنیم: انواع حالت ورود خوراک به برج تقطیر

یعنی q line

همانطور که میدانید معادله خط خوراک در روش مک کیب مطابق زیر است:

y=(q/q-1)x+(zf/1-q)

پارامتر q دقیقا حالت خوراک را نشان میدهد و مطابق زیر تعریف میشود:

q=(Lbar-L)/F

به طور مثال وقتی خوراک به حالت مایع جوش است q=1 و بنابراین شیب خط خوراک بی نهایت میشود که برای رسم آن باید به صورت عمودی کشیده شود.

در حالتی که خوراک دو فازی است، q بین صفر و یک قرار دارد و شیب خط خوراک منفی خواهد شد.

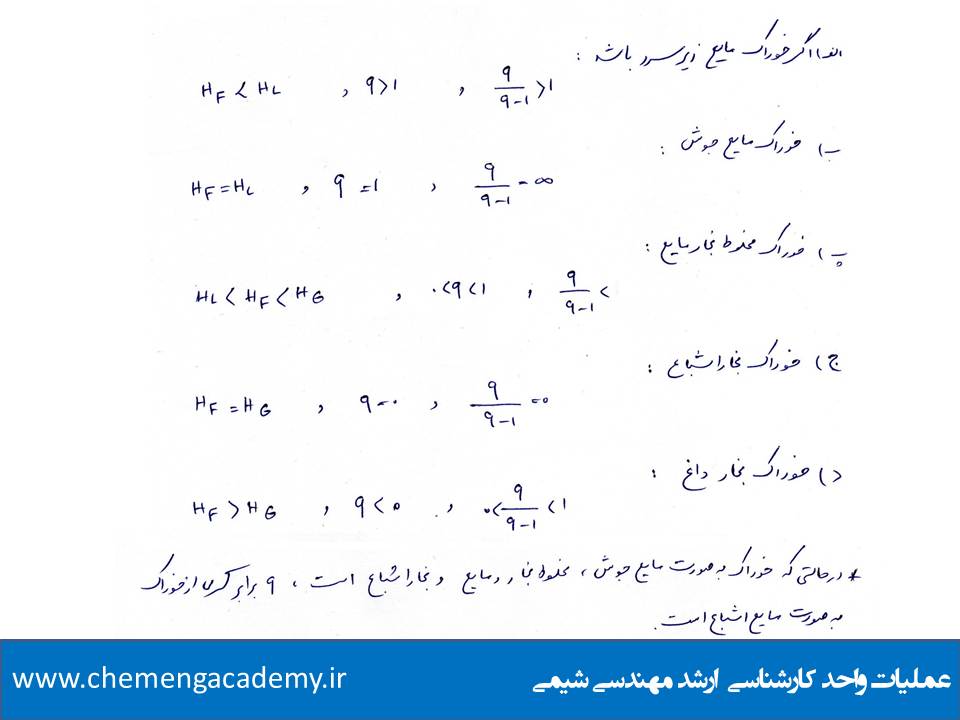

مابقی حالات را در جدول زیر میتوانید ببینید.

انواع حالت ورود خوراک به برج تقطیر مهندسی شیمی

این جدول قطعا مهم ترین جدول عملیات واحد کارشناسی ارشد است که ما در دوره جامع عملیات واحد به طور کامل تشریح کردیم و توضیح دادیم که چگونه مقدار q تعیین میشود.

این نکات به دو صورت در تست های operating line روش مک کیب مطرح میشود معمولا هرسال 2 تست را ازین مورد داریم:

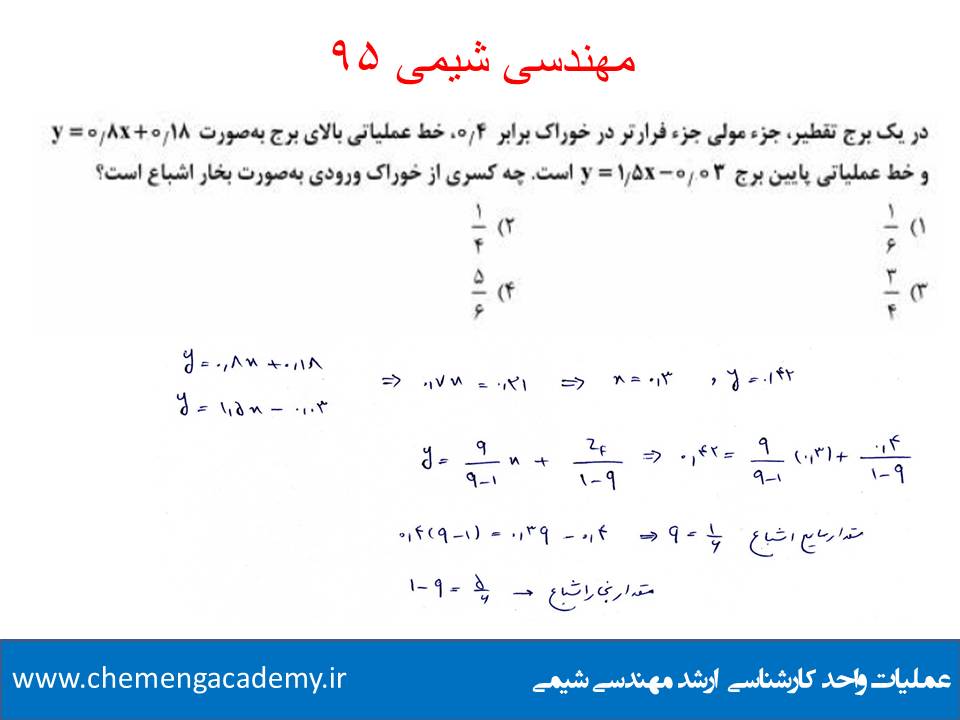

1-سوال به ما خطوط عملیاتی بالاو پایین و دیگر اطلاعات را داده و در نهایت نوع خوراک ورودی را میخواد که طبیعتا باید رو جدول مسلط باشی.

انواع حالت ورود خوراک به برج تقطیر عملیات واحد

نمودار زیر هم بسیار مهم است که حالات مختلف را در نمودار نشان میدهد:

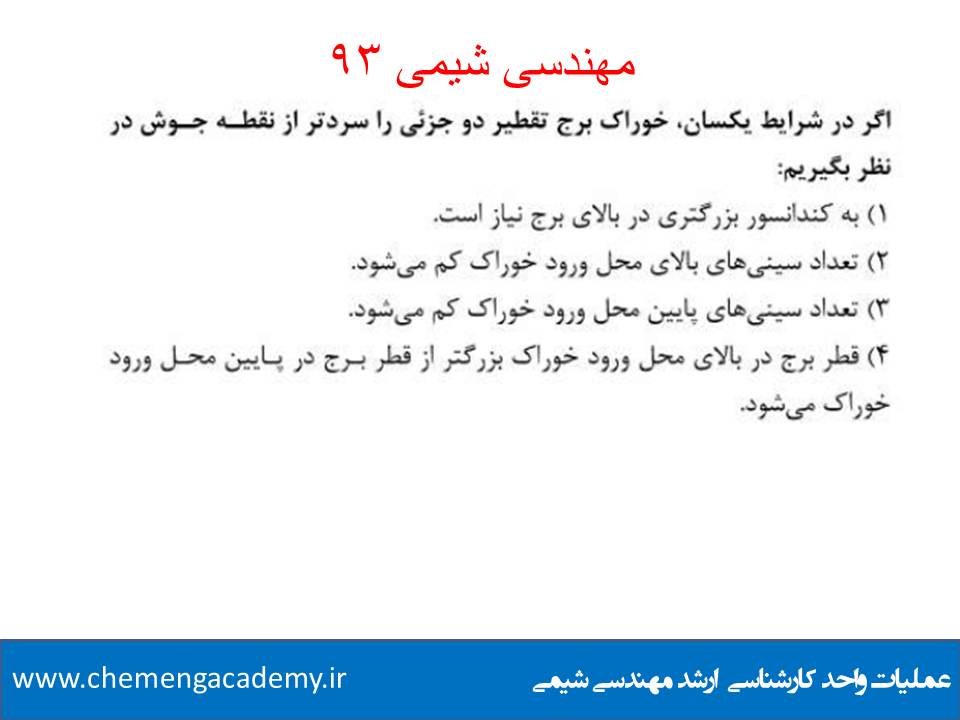

2- نوع دوم سوال این است(سوال مفهومی) که با توجه به نوع خوراک(اشباع، دو فازی و…) میتوانیم خط خوراک را پیش بینی کنیم و میتونیم تشخیص بدیم که محل ورود خوراک به سینی مورد نظر با تغییر حالت خوراک چطور تغییر میکند.
